Description
Производитель: Astral / Fluidra. Испания
Модель: 07444 / PS-6104

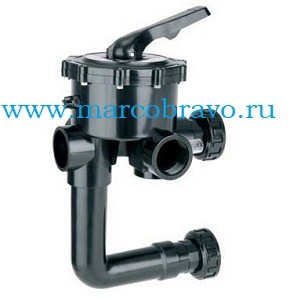

Вентиль 6-ти позиционный Astral 07444 — это оборудование для бассейнов фильтров Astral. Тип подсоединения — боковой. Размер подсоединений вентиля — 2. Вентиль Astral 07444 предназначен для изменения режимов фильтровальной установки.
Режимы 6-ти позиционного вентиля Astral 07444:
- Положение 1 (FILTER) — режим фильтрации;
- Положение 2 (BACKWASH) — режим промывки фильтрующего материала;
- Положение 3 (RINSE) — режим уплотнения фильтрующего материала;
- Положение 4 (WASTE) — режим опорожнения;
- Положение 5 (RECIRCULATE) — режим рециркуляции;
- Положение 6 (CLOSED) — вентиль закрыт;
- Положение 0 (WINTER) — зимнее хранение.
Размеры 6-ти позиционного Astral 07444. мм:
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S |
| 317 | 211 | 76 | 62.5 | 127 | 237 | 42 | 31.5 | 115.5 | 105.5 | 145 | 31.5 | 2” | 5 | 63 | 230 | 120 | 96 | 247 |
Деталировка вентиля 6-ти позиционного Astral 07444:
| Поз. | Описание | Артикул |
| 1 | Подсоединение 2 белое | 4404120501 |
| 1 | Подсоединение 2 чёрное | 4404120502 |
| 2 | Угловое подсоединение 2 белое | 4404120503 |
| 2 | Угловое подсоединение 1 1/2 чёрное | 4404120504 |
| 3 | Комплект прокладок 2 | 4404120505 |
| 4 | ЧЕРНАЯ РУЧКА 2 | 4404120402 |
| 5 | Крышка вентиля 2 | 4404120403 |
| 6 | Комплект прокладок | 4404120407 |
| 7 | ПРУЖИНА И ПРОКЛАДКИ 2 | 4404120105 |
| 8 | Клапан С ПРОКЛАДКАМИ 2 | 4404120406 |
| 9 | ПРОБКА 1/4 | 4404121107 |
| 10 | КОЛПАЧОК С ПРОКЛАДКОЙ | 4404120108 |
| 11 | Верхняя часть в сборе 2 | 4404120410 |
| 12 | Коопус с фитингами 2. черный | 07444R0101 |
