Description

Производитель: Van Erp International B.V.. Нидерланды

Модель: Blue Lagoon UV-C Pro Buster 450000

Артикул товара: B200031

Артикул. тип используемых ламп: E800904. Philips TUV 130w 4P-SE Amalgam

Ультрафиолетовая установка Van Erp Blue Lagoon UV-C Pro Buster 450000 — предназначена для обеззараживания воды в плавательных бассейнах с помощью ультрафиолетового излучения. Ультрафиолетовая обработка нейтрализует запах хлора. уничтожает вирусы. бактерии и грибок. предотвращает появление водорослей. защищает глаза и кожу от раздражения. Установка Van Erp UV-C Pro Buster 450000 оснащена встроенным таймером. Таимер отслеживает количество рабочих часов лампы и сигнализирует о необходимости ее замены. Установка оборудована встроенным электронным балластом. который сглаживает колебания тока и защищает лампу. Автоматический выключатель потока отключает установку если прекращается подача воды в устройство. Также при прекращении подачи воды в устройство установка автоматически отключается.

Принцип действия ультрафиолетовой установки  Van Erp Blue Lagoon UV-C Pro Buster 450000:

Вода поступает в ультрафиолетовую установку через насос фильтровальной установки. Проходя через колбу установки. вода подвергается воздействию ультрафиолетового излучения. Это излучение убивает вирусы. бактерии. грибки и другие вредные микроорганизмы. а также предотвращает их дальнейшее размножение. Ультрафиолетовое излучение генерируется специальной лампой (длина волны 253.7 нм). Ультрафиолетовая установка Van Erp UV-C Pro Buster 450000 комплектуются тремя лампами UV Philips. От размеров лампы зависит интенсивность излучения. Колба установки изготовлена из нержавеющей стали и отражает ультрафиолетовое излучение. увеличивая его эффективность до 35%. Внутренняя поверхность колбы отполирована электрохимическим методом. что препятствует налипанию на нее частиц грязи и способствует максимальному отражению ультрафиолетового излучения.

Модель Blue Lagoon UV-C Pro 150000 комплектуется тремя амальгамными лампами. которые являются источником УФ-излучения со стабильной выходной мощностью 150 Вт (на мощность лампы не влияет изменение температуры воды).

Технические характеристики ультрафиолетовой установки Van Erp Blue Lagoon UV-C Pro Buster 450000:

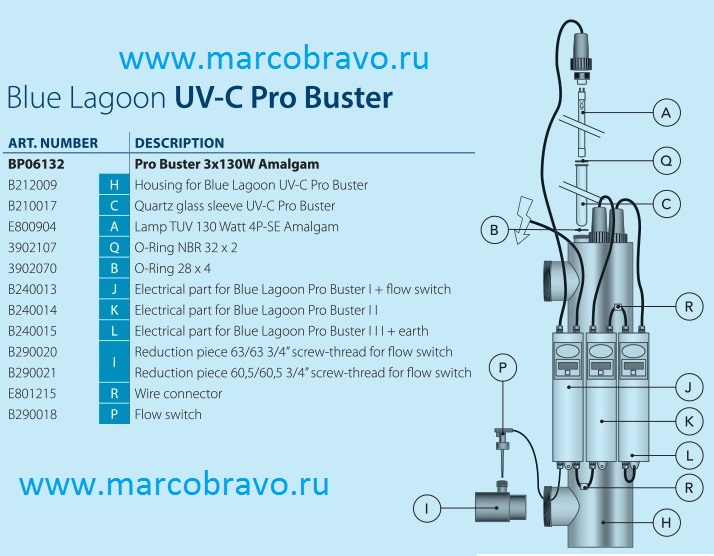

Деталировка и схема сборки ультрафиолетовой установки Van Erp Blue Lagoon UV-C Pro Buster 450000:

I — тройник
J — заземление
A — лампа
L — патрон
С — кварцевая трубка
Р — датчик потока
R — соединительный каель
Q — уплотнительное кольцо 32*2mm
B — уплотнительное кольцо 28*4mm
Н — корпус
J — блок управления 1 с датчиком потока
K — блок управления 2
L — блок управления 3 с заземлением

Схема движения воды внутри ультрафиолетовой установки:

Преимущества обработки воды ультрафиолетовым излучением:

• Позволяет сократить использование хлора и других химикатов на 80%
• Обеспечивает эффективную и экологически безопасную дезинфицию воды
• Защищает бассейн от появления микробов. плесени и водорослей
• Сохраняет воду в бассейне свежей и чистой на длительный период времени
• Разрушает связанный хлор
• Избавляет от запаха хлора и раздражения кожи и глаз


  Устройство и подключение Van Erp Blue Lagoon UV-C Pro Buster 450000:

Подключение заземления (рис. 1)

1. Пропустите кабель (B) через пластиковый держатель (F) и затем наденьте держатель (F) на болт заземления (A). Расположите держатель (F) на расстоянии примерно 10 см от клеммы (H) кабеля заземления (B).
2. Наденьте клемму (H) кабеля (B) на болт заземления (A). находящийся на корпусе.
3. Установите поверх клеммы (H) зубчатую стопорную шайбу (C). шестигранную гайку (D) и вторую зубчатую стопорную шайбу (E).
4. Наденьте сверху держатель (F). чтобы образовалась петля Ø5 см.
5. Наверните стопорную гайку (G) на болт заземления (A).
6. Установив все гайки на болт заземления (A) в правильном порядке. затяните их ключом №8. но не сильно. чтобы держатель не треснул. (Прозрачную гайку можно выбросить).

Установка UV-C Pro Buster 450000:(Рис. 2+4)

Выберите место для установки устройства. Запрещается устанавливать устройство Blue Lagoon UV-C Pro Buster после регулятора pH или установки электролиза солей бассейна. Наилучшее местоположение устройства — после насоса и фильтра. Когда лампы работают. — через устройство обязательно должна течь вода. Запрещается устанавливать устройство в месте. где на него будет падать прямой солнечный свет. Устанавливайте устройство в сухом и хорошо проветриваемом месте. Устанавливайте устройство только в вертикальном положении. оставляя снизу 30 см свободного места для технического обслуживания. Сверху должно быть примерно 1.5 м свободного места. чтобы можно было беспрепятственно заменить лампу (K). не демонтируя все устройство.

1. Выберите место для установки устройства. Обязательно оставьте свободное место примерно 1 м. позволяющее снимать лампу (K)/ кварцевую трубку (M) для замены и/или технического обслуживания.

2. Установите блок ультрафиолетовых ламп в заданное положение; при необходимости закрепите блок на надежной стене с помощью крепежных скоб (в комплект поставки не входят).

3. Присоедините блок к трубопроводу. Примечание: Диаметр на входе и выходе составляет 75 мм. Диаметр реле расхода составляет63 мм. Варианты подключения приведены на рис. 4. Клеевое гнездо для реле расхода (I) необходимо приклеить винтовым штуцером (Z) вверх (см. рис. 2). Установите реле расхода (X) в сборе с электронным балластом (Y) в перпендикулярный резьбовой штуцер (Z) клеевого гнезда (I) (см. рис. 2). При неправильной установке реле расхода устройство работать не будет. Стрелка сверху на реле расхода (X) должна указывать в направлении течения воды. Если стрелка будет обращена в другую сторону (против течения). устройство Blue Lagoon UV-C Pro Buster не включится.
4. Свинтите резьбовое кольцо (N) лампы на верхней стороне корпуса (U). Аккуратно кварцевого стекла (М) в корпус (U). Место уплотнительное кольцо (Т) в правильном положении в связи с кварцевым стеклом.
5. Выньте лампу UV-C (K) из футляра (см. комплект поставки) и аккуратно вставьте ее в кварцевую трубку (M). Аккуратно присоедините белый патрон (L) к лампе UV-C (K) и навинтите резьбовое кольцо (N) на корпус (U). затянув его рукой. Обратите внимание на правильность положения уплотнительного кольца (T) относительно кварцевой трубки.
6. Включите фильтровальную установку и проверьте герметичность системы.
7. Включите вилку устройства в розетку. снабженную защитным заземлением и подключенную через автомат УЗО. Проверьте через прозрачные детали устройства. что лампа горит. Для выключения устройства выньте вилку из розетки.
