Производитель: Seko. Италия
Артикул: SKCK1H40M1000

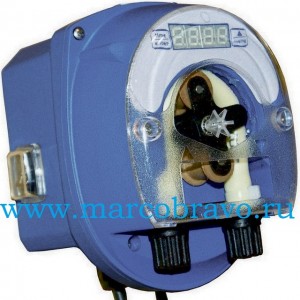

Перистальтический насос-дозатор Seko Dynamik TM 1 — 4 л/ч — предназначен для перекачивания химических реагентов в системах водоподготовки плавательных бассейнов и аквапарков. прачечных. В основном используется для дозации коагулянта (флокулянта) альгицида. жидкого кислорода. Дозация происходит по таймеру или на основе поступающего сигнала с регулировкой скорости потока или питания насоса. возможно регулировать количество впрыска. Установка на стену. Управление происходит сенсорными кнопками. контроль — на основе двухцветного светодиодного дисплея. Дисплей с кнопками накрывается защитной крышкой на болтах. Дисплей состоит из 4 цифр. первая зеленая и остальные красные. отображается производительность насоса в процентах. Зеленая цифра указывает на страницу меню . 3 красные цифры указывают значение программируемого параметра. Всеми сигналами управляет микропроцессор.
Функционирование Seko Dynamik CK (Time ). режимы работы подробно:
1) Режим закачки. наполнения насоса — насос работает пока нажат переключатель (переключатель в положении MOM/Priming)
2) Рабочий режим — ожидание запускающего сигнала начала дозировки (переключатель в положении ON /Run)
При ожидании насосом запускающего сигнала на дисплее отображается мигающая надпись A_on. При поступлении запускающего сигнала насос начинает дозирование. при этом на дисплее отображается мигающая надпись Arun.
Возможна работа двумя способами дозации:
A. Одноразовое дозирование: насос начинает дозирование при каждом поступлении запускающего сигнала и осуществляет дозирование только в течение установленного времени
a1. параметр A (период активации) от 1 до 60 мин и P (период паузы) от 0 до 60 минут.
Пример. при A= 5 и P=0 минут: насос производит дозирование в течение 5 минут при каждом поступлении запускающего игнала
B. Циклическое дозирование: насос работает постоянным циклом пока присутствует запускающий сигнал.
b1. 2-й параметр A (период активации) от 1 до 60 минут и P (период паузы) от 0 до 60 минут
Пример. при A= 5 и P=8 минут. насос работает в течение 5 минут (ON). после чего останавливается на 8 минут (OFF). далее он снова и снова повторяет данные циклы дозирования пока присутствует запускающий сигнал;
3) Режим программирования работу по таймеру (переключатель в положении OFF/Stand-by). насос остановлен
Нажмите кнопку Time для регулировки времени дозирования:
а) A (Active – период дозирования) от 1 до 60 минут
б) P (Pause – период ожидания) от 0 до 60 минут
Нажать кнопку Dosing для регулировки скорости потока насоса:
A = Лето 4 л/ч
B = Межсезонье 2 л/ч
C = Зима 1 л/ч
Корпус насоса изготовлен из полипропилена. Перистальтическая изготовлена трубка из сантопрена — полностью сшитого термопластичного эластомера TPE. конструкция трубок sekoflex и sekobril позволяет обеспечить постоянное соотношение между внутренним и внешним диаметром по всей длине сжатия трубки. Ротор перистальтического механизма — 2 колеса по технологии TRANSAXLE. достигается равномерное давление (по двум осям) прижимного ролика на перистальтические трубки. Материал сантопрен защищен от воздействия большинства химических составов.
Технические характеристики насоса-дозатора Seko Dynamik Time 1 — 4 л/ч:
Входное напряжение: от 90 до 265 Vac 50-60 Гц
Защита: IP65. необходимо заземление
Мощность потребления: до 3.5 Вт
Максимальная высота всасывания: 1 метр
Материал перистальтической трубки: Santoprene (термопластичный эластомер)
Размер перистальтической трубки насоса: мм
Подсоединения: 4х6 мм
Входы: внешний запускающий сигнал
Производительность насоса: 4. 2 и 1 л/ч (при 1.5 бар). выбираемая при помощи программируемого меню
Вес: 1.0 кг
Размеры насоса: 130х106х110 мм
Размеры Seko Dynamik Time 1 — 4 л/ч. мм:
Расположение основных элементов Seko Dynamik Time 1 — 4 л/ч. мм:
1. Клавиши регулировки скорости дозирования и времени дозирования
2. Трехпозиционный переключатель (OFF временная остановка (Stand-by). ON-включено. MOM- заливка насоса)
3. Кабель электропитания (бирка POWER SUPPLY)
4. Кабель для подключения внешнего сигнала управления
6. Вход/Выход реагента (под трубку 4х6. мягкая) — для всасывания реагента из бака (обозначена значком ▲ на крышке). для подачи реагента в магистраль (обозначена значком ▼на крышке)
7. Роликовый механизм TRANSAXLE
8. Винты крепления крышки насоса
Комлектация Seko Dynamik Time 1 — 4 л/ч:
Насос
Трубка ПВХ (PVC. прозрачные) 4×6мм (4 м) — арт. 0000090001
Инструкция
Пример установки станции Seko Dynamik Time 1 — 4 л/ч:
Электрическая схема подключения станции Seko Dynamik Time 1 — 4 л/ч:
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
