Производитель: Steiel. Италия
Артикул: 95930503

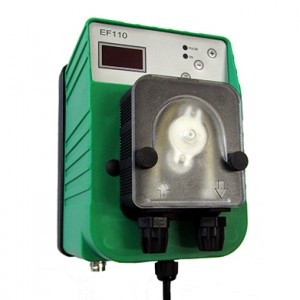

Насос перистальтический Steiel EF110 — предназначен для автоматической дозации и перекачивания PH или хлорного реагента в системах водоподготовки плавательных бассейнов с помощью перистальтического насоса. В меню выбирается какой именно зонд подключается (pH ил Redox). на основе выбора происходит регулирование и дозация реагента. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Реглирова параметров и контроль установки осуществляются при помощи кнопок и свтодиодного дисплея. Возможно подключение датчика уровня реагентов или всасывающего устройства с контролем уровня. Одноточечная процедура калибровки
В комплектацию входит на выбор: комплект зонда PH или комплект зонда Rx (необходимо указать в комментарии заказа)
Технические характеристики Steiel EF110:
• Дозирование жидкости. расход: 1.8 л/ч. при давлении 1 бар
• Диапазон измерения. PH: от 0 до 14
• Диапазон измерения. Redox-ОВП: -1000/+1000 мВ
• Входное сопротивления для датчиков: больше 10^12 Ω
• Тип разъёма для датчиков: BNC
• Размер шланга вход/выход. мм: 4х6/4х6
• Напряжение питания: 230 Вольт. 50 Гц. однофазное
• Потребляемая мощность: 10 Ватт
• Установка: на стену
• Цифровое управление и индикация: есть
• Материал гидравлических частей: PBT (Роликовый держатель). Derlin (ролики). Santoprene (трубки)
• Материал корпуса наососа — РР пластик
• Температура рабочая окружающей среды: макс 45°C
• Температура транспортировки и хранения: макс 60°C
• Влажность: макс 90% без конденсации
• Степень защиты:IP 65 (NEMA4X)
• Габаритный размер: 100 x 160 x 135 мм
• Вес: 2.2 Кг
Комлектация Steiel EF110:
Держатель для настенного монтажа
Станция Steiel EF110
Комплект зонда PH или комплект зонда Rx
Всасывающий и нагнетательный шланги
Фильтр и инжектор впрыска под фитинг ½”. с внутренней резьбой
Силовой кабель. 1.5 м (internally pre-wired)
Руководство по эксплуатации
Пример установки станции Steiel EF1101:
1 — Насос-дозатор
2 — Впускной шланг
3 — Шланг подачи
4 — Клапан впрыска
5 — Шланг отвода воздуха
6 — Датчик уровня
7 — Фильтр
8 — Источник питания
9 — Stand-by
10 — Зонд рн или Redox
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram | PVDF | PP | PVC | SS 316 | PMMA | Hastel | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
