Производитель: Steiel. Италия
Артикул: 961001320 (961001300) / EF150C10SGV

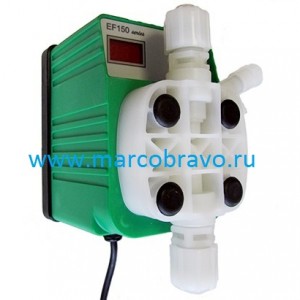

Насос-дозатор Steiel EF150-C10SGV — предназначен для перекачивания химических реагентов в системах водоподготовки плавательных бассейнов. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Выполняет функции насоса-дозатора средств для обработки воды бассейна в контуре системы водообмена бассейна. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. шаровой кран Pyrex. мембрана — тефлон. Дозирующая головка из PVDF с ручной дегазацией. Параметры и контроль установки осуществляются при помощи 3-х плёночных кнопок и 3-х значного светодиодного (LED) дисплея — высвечивается кол-во испульсов в минуту. Также. есть два светодиода: красный (мигает при каждом импульсе). зелёный (горит при нормальной работе. мигает. когда есть неполадки). Есть вход для датчика уровня реагента
Устройство и принцип работы насоса-дозатора Steiel EF150-C10SGV:
Насос-дозатор Steiel EF150 — с помощью микропроцессорного блока управления. встроенного в корпус насоса-дозатора. подаются электроимпульсы в электромагнит с пружиной и толкателем. заставляющие тефлоновую мембрану дозирующей головки насоса перемещаться и выкачивать жидкий химический реагент через штангу. установленную в канистру с хим.реагентом.
Технические характеристики насоса-дозатора Steiel EF150-C10SGV:
• Напряжение питания: 230 В ±10%. 50 Гц
• Степень защиты: IP65
• Режим дозации: постоянный
• Дозирование жидкости. расход: 2 л/ч. при давлении 12 бар
• Максимальное давление. бар: 12
• Размер шланга вход/выход. мм: 4х6/4х6
• Регулировка частоты хода: от 0 до 140 импульсов в минуту
• Микропроцессорное управление: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. Мембрана — тефлон (PTFE). Уплотнения — FPM
• Материал корпуса наососа — РР пластик
• Вес: 3 Кг
Функции моделей:
— EF150: Базовая модель
— EF151: Модель с таймером
— EF152: Модель с входом для подключения счетчика импульсного излучения
— EF155: Базовая модель
— EF156: Версия с двумя таймерами для установки времени работы и паузы
— EF157: Версия с импульсным входом для счетчика воды
Габаритные размеры насоса-дозатора Steiel EF150-C10SGV:
Комлектация насоса-дозатора Steiel EF150-C12SGV:
Всасывающий клапан: 1шт
Дозирующий клапан: 1шт
Нагнетательная трубка (PE): 2 метра
Всасывающая трубка с фильтром (прозрачный PVC): 2 метра
Установочный комплект
Руководство пользования
Электрическая схема подключения насоса-дозатора Steiel EF150-C10SGV:
— EF150: Базовая модель
— EF151: Модель с таймером
— EF152: Модель с входом для подключения счетчика импульсного излучения
— EF155: Базовая модель
— EF156: Версия с двумя таймерами для установки времени работы и паузы
— EF157: Версия с импульсным входом для счетчика воды
Панель управления насоса-дозатора Steiel EF150-C10SGV:
Пример установки насоса-дозатора Steiel EF150-C10SGV:
Деталировка насоса-дозатора Steiel EF150-C10SGV:
|
Поз. |
Описание |
| Головка насоса в сборе (2 л/ч) | |
| 0 | Мембрана (диафрагма) головки насоса-дозатора Steiel EF150/162/163/300 (2л/ч) |
| 1 | ½ ‘’ гайка |
| 2 | 4×6 уплотнитель адаптера трубки |
| 3 | 4×6 адаптер трубк |
| 4 | ½’’ клапан для EF150. EF300 |
| 5 | Круглая трубка для продувки |
| 6 | Шарик для продувки |
| 7 | Для продувки |
| 8 | Винтовая крышка |
| 9 | 5x15x1 Плоская шайба |
| 10 | M5x20 гайка |
| 11 | ST PVDF головка насоса |
| 12 | OR 45.69 x 2.62 |
| 13 | Трубка. пропускающая воздух |
| 14 | Электромагнит головки насоса-дозатора Steiel EF150 (2 л/ч) |
| 15 | Плата управления Steiel EF150 |
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
EF151 : Модель с таймером
EF152 : Модель с входом для подключения счетчика импульсного излучения
