Description
Производитель: Seko. Италия
Артикул: APG803

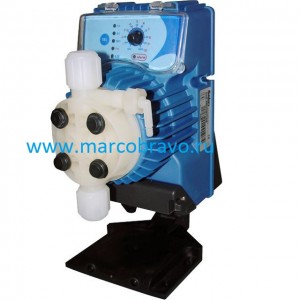

Насос-дозатор Seko Tekna EVO APG803 — мембранный дозирующий насос. предназначенный для перекачивания химических реагентов в системах водоподготовки средних и больших плавательных бассейнов. Подходит для крытых бассейнов объемом от 300 м3 до 1500 м3 или для уличных бассейнов объемом от 200 м3 до 1200 м3. Оснащен цифровым блоком микропроцессорного управления с аналоговой ручкой-регулятором дозации на панели управления. Корпус насоса изготовлен из полипропилена. Светодиодные индикаторы режима работы. Есть вход для подключения датчика уровня/потока.
Функции Seko Tekna EVO APG803
Постоянная дозировка с ручной регулировкой
Пропорциональный дозировка относительно внешнего постоянного сигнала (4 ÷ 20 мА) или частотного (счетчик воды)
Регулировка: процентное. n значение в режиме умножения
6 положений dip-переключателя. для режимов: 3 в режиме деления (1. 4. 10 = n). 1 в режиме умножения (n = 1 ÷ 10). 1 для пропорционального сигнала 4 ÷ 20 мА. 1 для постоянной работы
Включение / выключение блокировки клавиатуры
Включение / выключение блокировки сигнализации/Переключение режимов реле сигнализации
Включение / выключение сигнала датчика потока
Материалы головки:
Корпус головки насоса дозатора PVDF
Материал мембраны PTFE (тефлон)
Шаровые клапана PTFE
Уплотнение EPDM/FPM
Шарики клапанов — керамика
Технические характеристики насоса-дозатора Seko Tekna EVO APG803:
| Технические данные | Единицы измерения | Значение |
| Питание | В | 10-240 |
| Потребляемая мощность | Вт | 12-22 |
| Производительность | л/ч | 20-110 |
| Давление | бар | 5-0 |
| Регулировка | — | ручная |
| Максимальная частота электромагнита | тактов в мин | 300 |
| Объём впрыска за такт | см3 | 1.11-3.0 |
| Тип дозирования | — | постоянное |
| Защита | IP | 65 |
| Панель управления | — | аналоговая |
| Диаметр трубок вхо/выход | мм | 8х12 |
График производительности насоса-дозатора Seko Tekna EVO APG803:
Размеры насоса-дозатора Seko Tekna EVO APG803:
Электрические присоединения насоса-дозатора Seko Tekna EVO APG803:
| 1 | Реле сигнализации | |
| 2 | ||
| 3 | + | Вход сигнала 4-20 мА (максимум 200 Ом) |
| 4 | — | |
| 5 | ||
| 6 | Вход частотного сигнала / сигнала от водосчётчика с импульсным выходом | |
| 7 | ||
| 8 | Блок двухпозиционных переключателей | |
| В | Вход датчика уровня | |
Комплектация насоса-дозатора Seko Tekna EVO APG803:
- Дозирующий насос AquaViva APG803
- Трубка всасывания PVC 8х12 мм. 4 метра
- Трубка возврата PE 8х12 мм. 2 метра
- Донный фильтр
- Инжекторный клапан
- Стеновая рамка с опорой
- Комплект фитингов
- Руководство пользователя
Схема установки насоса-дозатора Seko Tekna EVO APG803:
Деталировка насоса-дозатора Seko Tekna EVO APG803:
| Поз. | Описание | 500 | 600 | 603 | 800 | 803 | Артикул |
| 1 | Головка в сборе (PVDF. керамические шарики. FPM-уплотнители и клапана) | ● | ● | EM99106494 | |||
| ● | ● | EM99106490 | |||||
| ● | EM99106491 | ||||||
|
Головка в сборе (PVDF. керамические шарики. EPDM-уплотнители и клапана) |
● | ● | EM99106495 | ||||
| ● | ● | EM99106192 | |||||
| ● | EM99106493 | ||||||
| Комплектация головки: головка с клапанами. держатель трубок. трубный зажим и кольцевая гайка. винты и шайбы. уплотнительное кольцо с защитной диафрагмой | |||||||
| 2 | Состав клапанов:PVDF / Ceramic / FPM | ● | ● | ● | ● | EM99070105 | ||
| ● | EM99070106 | |||||||
| Состав клапанов:PVDF / Ceramic / EPDM | ● | ● | ● | ● | EM99070131 | |||
| ● | EM99070132 | |||||||
| 3 | Мемрана (диафрагма) |
● | EM00050016 | |||||
| ● | ● | ● | EM00050017 | |||||
| ● | EM00050018 | |||||||
| 4 | Панель управления | ● | ● | ● | ● | ● | EM99106496 | |
| 5 | Колодка разъёмов |
APG-TPG -TCK-ATL |
● | ● | ● | ● | ● | EM99106497 |
| TPR | ● | ● | ● | ● | ● | EM99106498 | ||
| 6 | Установочный комплект | ● | ● | ● | ● | ● | EM99106353 | |
| 7 |
Электромагнит |
● | EM99054020 | |||||
| ● | EM99054017 | |||||||
| ● | ● | EM99054015 | ||||||
| ● | EM99054013 | |||||||
| 8 |
Аналогавая плата управления |
AKL — AKS |
● | EM99106626 | ||||
| ● | EM99106433 | |||||||
| ● | EM99106434 | |||||||
| ● | EM99106435 | |||||||
| ● | EM99106436 | |||||||
| 8 |
APG |
|||||||
| ● | EM99106429 | |||||||
| ● | EM99106430 | |||||||
| ● | EM99106431 | |||||||
| ● | EM99106432 | |||||||
| 8 |
ATL |
|||||||
| ● | EM99106437 | |||||||
| ● | EM99106438 | |||||||
| ● | EM99106439 | |||||||
| ● | EM99106440 | |||||||
| 8 |
Цифровая |
TPG |
● | EM99106627 | ||||
| ● | EM99106531 | |||||||
| ● | EM99106532 | |||||||
| ● | EM99106533 | |||||||
| ● | EM99106534 | |||||||
| 8 |
TPR |
● | ||||||
| ● | EM99106535 | |||||||
| ● | EM99106536 | |||||||
| ● | EM99106537 | |||||||
| ● | EM99106538 | |||||||
| 8 |
TMP |
