Производитель: Emec. Италия
Артикул: VMSPO0706FP
Автоматическая станция Emec VMS PO 0706 — предназначена для автоматической дозации и перекачивания PH или хлорного реагента в системах водоподготовки плавательных бассейнов. В меню выбирается какой именно зонд подключается (pH ил Redox). на основе выбора происходит регулирование и дозация реагента. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. Дозирующая головка из PVDF с ручной дегазацией. Реглирова параметров и контроль установки осуществляются при помощи кнопок и жидкокристалического дисплея. возможно дистанционное управление. Рекомендуется использовать зонд в комплекте с ёмкостью для зондов и фильтром NFIL/60.
Основные функции:
1. Считывание значения зонда pH (0-14 pH) или значения зонда Redox-ОВП (-1000/+1000 мВ)
2. Постоянное или пропорциональное дозирование на основании значения. считанного датчиком pH или Redox
3. Контроль уровня дозируемой жидкости
4. Регулировка числа впрысков от 0 до 100%
5. Опционально выход аварийного сигнала
6. Дозирование для поддержания постоянного рабочего режима
7. Быстрая калибровка для pH жидкостями тарирующими pH7 и pH8. для Redox-ОВП жидкость на 650 mV
Технические характеристики станции Emec VMS PO 0706:
• Дозирование жидкости. расход: от 0.170 см3/ч до 6 л/ч. при давлении 6 бар
• Дозирование жидкости. куб.см на импульс: от 0.56
• Диапазон измерения. PH: от 0 до 14
• Диапазон измерения. Redox-ОВП: -1000/+1000 мВ
• Размер шланга вход/выход. мм: 4х6/4х6
• Регулировка частоты хода: от 0% до 100%
• Количество импульсов в минуту: от 1 до 180
• Цифровое управление и индикация: есть
• Микропроцессорное управление: есть
• Постоянное или пропорциональная дозация: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика
• Материал корпуса наососа — РР пластик
• Температура рабочая окружающей среды: 10 ÷ 45°C (55 ÷ 113°F)
• Температура прокачиваемой жидкости: 0 ÷ 50°C (32 ÷ 122°F)
• Температура транспортировки и хранения: -10 ÷ 50°C (14 ДО 122°F)
• Установки класса: II
• Уровень загрязнения: 2
• Уровень акустического шума: 73 дБ(A)
• Степень защиты:IP 65 (NEMA4X)
• Габаритный размер: 225x215x125mm
• Вес: 2.2 Кг
Габаритные размеры станции Emec VMS PO 0706. мм:

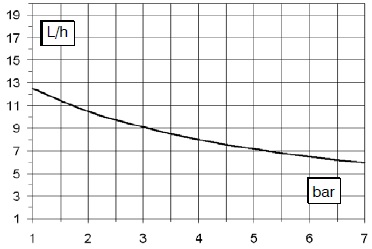

Напорные характеристики станции Emec VMS PO 0706:.jpg)
Комлектация станции Emec VMS PH 0706:
Дюббели ø6: 2шт
Шурупы-саморезы 4.5 x 40: 2шт
Плавкий предохранитель 5 X 20: 1шт
Всасывающий клапан (PVDF-поливинилиденфторид) : 1шт
Дозирующий клапан (PVDF-поливинилиденфторид) : 1шт
Датчик уровня с осевым донным фильтром (PVDF-поливинилиденфторид): 1шт
Нагнетательная трубка (PVDF): 2 метра
Всасывающая трубка (прозрачный PVC): 2 метра
Выпускная трубка (прозрачный PVC): 2 метра
2.5 метра сигнального кабеля
Зонд рн или Redox — не входит в комплектацию
Руководство пользования
Расположение главных элементов станции Emec VMS PO 0706:
Пример установки станции Emec VMS PO 0706:
1 — Насос-дозатор
2 — Впускной шланг
3 — Шланг подачи
4 — Клапан впрыска
5 — Шланг отвода воздуха
6 — Датчик уровня
7 — Фильтр
8 — Источник питания
9 — Stand-by
10 — Зонд рн или Redox
Деталировка насоса-дозатора Emec VMS PO 0706:
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
