Производитель: Emec. Италия
Артикул: VMF030101000 0A00A00

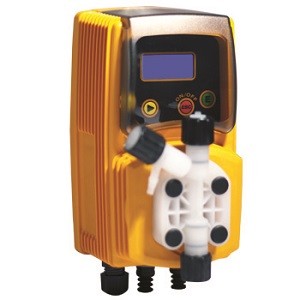

Мембранный насос-дозатор Emec VMS MF 0310 — предназначен для дозации и перекачивания химического реагентов в системах водоподготовки плавательных бассейнов. управляется с помощью внутренней программы или сигнала от внешнего контроллера. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. Дозирующая головка из PVDF с ручной дегазацией. Реглирова параметров и контроль установки осуществляются при помощи кнопок и жидкокристалического дисплея. возможно дистанционное управление.
Основные режимы работы:
1. CONSTANT mode — режим “постоянная величина”. Насос дозирует при одинаковой скорости при параметрах. установленных во время программирования: х/ч (ходов в час). х/м (ходов в минуту) или л/ч (литров в час).
2. DIVIDE mode — режим “деление”. Внешние импульсы. поступаемые от водосчетчика. делятся набором значений.
установленным во время программирования.
3. MULTIPLY mode — режим “умножение”. Внешние импульсы. поступаемые от водосчетчика. умножаются на набор значений. установленный во время программирования.
4. PPM mode — режим “PPM”. Скорость дозирования определяется импульсами. поступаемыми от водосчетчика на
основе концентрации (%) и количества химического вещества на каждый отдельный ход. установленный во время программирования.
5. PERC mode — режим “ PERC”. Скорость дозирования определяется импульсами. поступаемыми от водосчетчика на
основе установки PERC (%). концентрации(%) и количества химического вещества на каждый отдельный ход. установленный во время программирования.
6. MLQ mode — режим “мл/кол-во”. Скорость дозирования определяется импульсами. поступаемыми от водосчетчика на
основе установки MLQ (мл/количество). концентрации(%) и количества химического вещества на каждый отдельный ход. установленный во время программирования.
7. BATCH mode — режим “порционный”. Сигнал внешнего контакта запускает насос для дозирования установленного
количества.
8. VOLT mode — режим “В”. Напряжение. поступаемое от внешнего устройства. управляет насосом для пропорционального дозирования. используя при этом минимальное и максимальное количество ходов. установленных во время программирования (0 ÷ 10 В постоянного тока).
9. mA mode — режим “мА”. Ток от внешнего устройства управляет насосом для пропорционального дозирования. используя при этом минимальное и максимальное количество ходов в минуту. установленное при программировании.
Основные функции:
1. Дозирование: постоянное дозирование. деление импульсов. умножение импульсов. PPM (концентрация). по цифровому управлению внешнего котроллера. пропорционально напряжению. пропорционально управлению внешнего тока (мА).. пропорционально %. мл. за ход.
2. Управление по внешнему входу: цифровой сигнал. сигнал по току 0/4÷20 мА. сигнал по напряжению 0÷10 В ПСТ.
3. Регулировка числа впрысков 0-100%.
4. Компенсация импульсов.
5. Пауза-работа.
6. Дозирования для поддержания постоянного рабочего режима.
7. Измеритель мгновенного расхода.
8. Отображение входного сигнала.
9. Меню статистики.
10. Контроль уровня жидкости.
11. Регулировка числа впрысков 0-100%.
Технические характеристики насоса-дозатора Emec VMS MF 0310:
• Дозирование жидкости. расход: от 0.93 см3/ч до 10 л/ч. при давлении 3 бар
• Дозирование жидкости. куб.см на импульс: от 0.93
• Размер шланга вход/выход. мм: 4х6/4х6
• Регулировка частоты хода: от 0% до 100%
• Количество импульсов в минуту: от 1 до 180
• Регулировка длины хода: от 30% до 100%
• Делитель импульсов: 1-10. 10-100. 100-1000
• Множитель импульсов: 1-10
• Цифровое управление и индикация: есть
• Аналоговое управление: есть (0/4mA=0 имп.; 20mA=max имп.)
• Микропроцессорное управление: есть
• Постоянное или пропорциональная дозация: есть
• Ручная регулировка длины хода мембраны: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика
• Материал корпуса наососа — РР пластик
• Температура рабочая окружающей среды: 10 ÷ 45°C (55 ÷ 113°F)
• Температура прокачиваемой жидкости: 0 ÷ 50°C (32 ÷ 122°F)
• Температура транспортировки и хранения: -10 ÷ 50°C (14 ДО 122°F)
• Установки класса: II
• Уровень загрязнения: 2
• Уровень акустического шума: 74 дБ(A)
• Степень защиты:IP 65 (NEMA4X)
• Вес: 2.2 Кг
Габаритные размеры насоса-дозатора Emec VMS MF 0310. мм:
Напорные характеристики насоса-дозатора Emec VMS MF 0310:
Комлектация насоса-дозатора Emec VMS MF 0310:
- Дюббели ø6: 4шт
- Шурупы-саморезы 4.5 x 40: 4шт
- Плавкий предохранитель 5 X 20: 1шт
- Всасывающий клапан (PVDF-поливинилиденфторид) : 1шт
- Дозирующий клапан (PVDF-поливинилиденфторид) : 1шт
- Датчик уровня с осевым донным фильтром (PVDF-поливинилиденфторид): 1шт
- Нагнетательная трубка (PVDF): 2 метра
- Всасывающая трубка (прозрачный PVC): 2 метра
- Выпускная трубка (прозрачный PVC): 2 метра
- 2 метра сигнальный кабель “stand-by” (дежурного режима) и “allarme” (сигнализации) (мод. MF)
- 2.5 метра кабель наружного сигнала
- Руководство пользования
Расположение главных элементов насоса-дозатора Emec MF 0310:
Пример установки насоса-дозатора Emec VMS MF 0310:
1 — Дозирующий насос
2 — Всасывающий шланг
3 — Нагнетательный шланг
4 — Дозирующий клапан
5 — Выпуск воздуха
6 — Датчик уровня
7 — Всасывающий клапан
8 — Сетевой шнур
Деталировка насоса-дозатора Emec VMS MF 0310:
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
