Производитель: Emec. Италия
Артикул: TMSRH0515
Мембранный насос-дозатор Emec TMSRH0515 — предназначен для автоматической дозации и перекачивания хлорного реагента в системах водоподготовки плавательных бассейнов. происходит автрегулирование и дозация хлора. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. Дозирующая головка из PVDF с ручной дегазацией. Реглирова параметров и контроль установки осуществляются при помощи кнопок и жидкокристалического дисплея. возможно дистанционное управление. Рекомендуется использовать зонд Redox в комплекте с ёмкостью для зондов и фильтром NFIL/60.
Основные функции:
1. Считывание показателя Redox-ОВП (-1000/+1000 мВ)
2. Пропорциональное дозирование на основании значения. считанного зондом Redox-ОВП
3. Контроль уровня реагента
4. Контроль уровня сигнала зонда Redox-ОВП
5. Выходной аварийный сигнал
6. Дозирования для поддержания постоянного рабочего режима
7. Регулировка числа впрысков 0-100%
Технические характеристики насоса-дозатора Emec TMSRH0515:
• Дозирование жидкости. расход: от 2.1 см3/ч до 15 л/ч. при давлении 5 бар
• Дозирование жидкости. куб.см на импульс: от 2.1
• Диапазон измерения. Redox-ОВП: -1000/+1000 мВ
• Размер шланга вход/выход. мм: 6х8/6х8
• Регулировка частоты хода: от 0% до 100%
• Количество импульсов в минуту: от 12 до 120
• Регулировка длины хода: от 30% до 100%
• Делитель импульсов: 1-10. 10-100. 100-1000
• Множитель импульсов: 1-10
• Цифровое управление и индикация: есть
• Аналоговое управление: есть (0/4mA=0 имп.; 20mA=max имп.)
• Микропроцессорное управление: есть
• Постоянное или пропорциональная дозация: есть
• Ручная регулировка длины хода мембраны: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика
• Материал корпуса наососа — РР пластик
• Температура рабочая окружающей среды: 0 ÷ 45°C
• Температура прокачиваемой жидкости: 0 ÷ 50°C (32 ÷ 122°F)
• Температура транспортировки и хранения: -10 ÷ 50°C (14 ДО 122°F)
• Установки класса: II
• Уровень загрязнения: 2
• Уровень акустического шума: 73 дБ(A)
• Степень защиты:IP 65 (NEMA4X)
• Потребляемая мощность 27 Вт.
• Вес: 5.7 Кг
Габаритные размеры насоса-дозатора Emec TMSRH0515. мм:
Напорные характеристики насоса-дозатора Emec TMSRH0515:

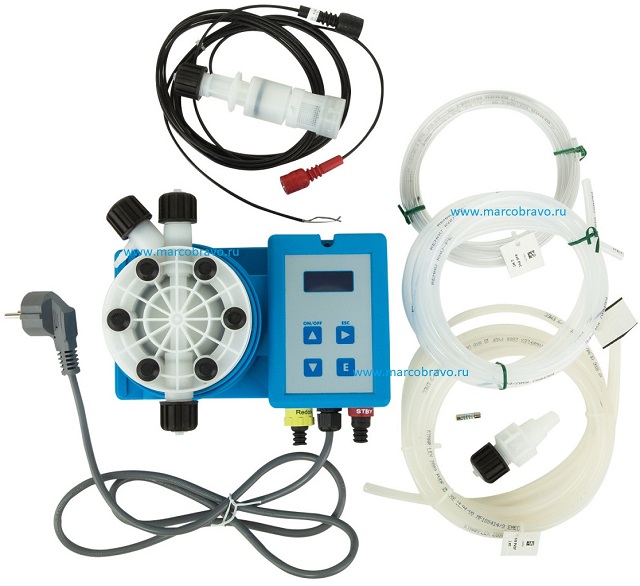

Комлектация насоса-дозатора Emec TMSRH0515:
Дюббели ø6: 2шт
Шурупы-саморезы 4.5 x 40: 2шт
Плавкий предохранитель 5 X 20: 1шт
Всасывающий клапан (PVDF-поливинилиденфторид) : 1шт
Дозирующий клапан (PVDF-поливинилиденфторид) : 1шт
Датчик уровня с осевым донным фильтром (PVDF-поливинилиденфторид): 1шт
Нагнетательная трубка (PVDF)
Всасывающая трубка (PVC)
Выпускная трубка (PE непрозрачный)
2 метра сигнальный кабель “stand-by” (дежурного режима) и “allarme” (сигнализации) (мод. MF)
2.5 метра кабель наружного сигнала
Зонд Redox — не входит в комплектацию
Руководство пользования.jpg)
Расположение главных элементов насоса-дозатора Emec TMSRH0515:

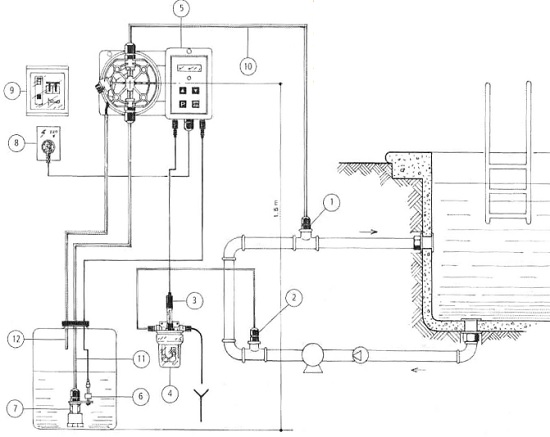

Пример установки насоса-дозатора Emec TMSRH0515:
1- Инжекционный клапан
2- Точка отбора проб
3- Зонд Redox
4- Держатель датчика
5- Дозирующий насос
6- Датчик уровня
7- Сетчатый фильтр
8- Кабель питания
9 — Щит управления
10- Нагнетательный шланг
11- Всасывающий шланг
Деталировка насоса-дозатора Emec TMSRH0515:
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
