Производитель: Emec. Италия
Артикул:
Насос-дозатор Emec PRIUS D MF — предназначен для дозации и перекачивания химического реагентов в системах водоподготовки коммерческих бассейнов. управляется с помощью внутренней программы или сигнала от внешнего контроллера. EMEC PRIUS это серия насосов с диафрагмой. приводимой в действие электродвигателем. и пружинным возвратным механизмом. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из материала PVDF/SS/PP. в качестве электродвижущей силы установлен электродвигатель с редуктором. Регулирование параметров и контроль установки осуществляются при помощи джойстика и жидкокристалического дисплея. возможно дистанционное управление.
Особенности: диафрагма PTFE. алюминиевый корпус. температурный диапазон идкости от -0° до +90°. шумность 78 dbA (± 5 dB). защита IP 55. макс. высота всасывания — 3м. два положения блока управления. двух или трёхфазный двигатель с инвертором. ручная дегазация. Температура рабочей жидкости в зависимости от материала дозирующей головки: PVDF 0÷65°C. SS 0÷90°C. PVC 0÷40°C.
Модели до 160 л/ч поставляются с аксессуарами (фильтр. доз.клапан 3/4” хомуты).
Основные режимы работы:
1. CONSTANT mode — режим “постоянная величина”. Насос дозирует при одинаковой скорости при параметрах. установленных во время программирования: х/ч (ходов в час). х/м (ходов в минуту) или л/ч (литров в час).
2. PERC mode — режим “ PERC”. Скорость дозирования определяется импульсами. поступаемыми от водосчетчика на
основе установки PERC (%). концентрации(%) и количества химического вещества на каждый отдельный ход. установленный во время программирования.
3. PPM mode — режим “PPM”. Скорость дозирования определяется импульсами. поступаемыми от водосчетчика на
основе концентрации (%) и количества химического вещества на каждый отдельный ход. установленный во время программирования.
4. MLQ mode — режим “мл/кол-во”. Скорость дозирования определяется импульсами. поступаемыми от водосчетчика на
основе установки MLQ (мл/количество). концентрации(%) и количества химического вещества на каждый отдельный ход. установленный во время программирования.
5. BATCH mode — режим “порционный”. Сигнал внешнего контакта запускает насос для дозирования установленного
количества.
6. VOLT mode — режим “В”. Напряжение. поступаемое от внешнего устройства. управляет насосом для пропорционального дозирования. используя при этом минимальное и максимальное количество ходов. установленных во время программирования (0 ÷ 10 В постоянного тока).
7. mA mode — режим “мА”. Ток от внешнего устройства управляет насосом для пропорционального дозирования. используя при этом минимальное и максимальное количество ходов в минуту. установленное при программировании.
Основные функции:
1. Дозирование: постоянное дозирование. умножение импульсов. PPM (концентрация). по цифровому управлению внешнего котроллера. пропорционально напряжению. пропорционально управлению внешнего тока (мА).. пропорционально %. мл. за ход. недельный таймер. пауза-работа.
2. Управление по внешнему входу: цифровой сигнал. сигнал по току 0/4÷20 мА. сигнал по напряжению 0÷10 В ПСТ.
3. Регулировка числа впрысков 0-100%.
4. Компенсация импульсов.
5. Сигнализация — релейный выход
6. Дозирования для поддержания постоянного рабочего режима.
7. Измеритель мгновенного расхода.
8. Отображение входного сигнала.
9. Контроль уровня жидкости. при низком уровне жидкости — остановка насоса.
Артикулы и параметры насосов серии Emec PRIUS D MF:
| Тип голо- вки. |
Длина хода штока |
Артикул PRIUS D MF |
Ход/1’ | Двле-ние bar |
Произв-одител-ьность l/h | Motor | Размер присоединений по типу головок |
Комп-ция* | ||
| PVDF | SS | PP | ||||||||
| NM | 3 mm | 010060 | 175 | 10 | 60 | 0.18 kW | 1/2”13 mm (i.d.) | R1/2” G1/2” | 1/2”13 mm (i.d.) | А |
| 010030 | 94 | 30 | ||||||||
| 010024 | 70 | 24 | ||||||||
| 010012 | 35 | 12 | ||||||||
| 4 mm | 010016 | 35 | 10 | 16 | 0.18 kW | 1/2”13 mm (i.d.) | R1/2” G1/2” | 1/2”13 mm (i.d.) | А | |
| TM | 3 mm | 010105 | 175 | 10 | 105 | 0.37 kW | 3/4”13 mm (i.d.) | R3/4” G3/4” | 3/4”13 mm (i.d.) | А |
| 010056 | 94 | 56 | ||||||||
| 010042 | 70 | 42 | ||||||||
| 010021 | 35 | 21 | ||||||||
| 4 mm | 007160 | 175 | 7 | 160 | 0.37 kW | 3/4”13 mm (i.d.) | R3/4” G3/4” | 3/4”13 mm (i.d.) | А | |
| 007086 | 94 | 86 | ||||||||
| 007064 | 70 | 64 | ||||||||
| 007032 | 35 | 32 | ||||||||
| 6 mm | 005240 | 175 | 5 | 240 | 0.37 kW | 3/4”18 mm (i.d.) | R3/4” G3/4” | 3/4”18 mm (i.d.) | B: + € 180.00 | |
| 005128 | 94 | 128 | ||||||||
| 005096 | 70 | 96 | ||||||||
| 005048 | 35 | 48 | ||||||||
| UM | 4 mm | 005350 | 175 | 5 | 350 | 0.37 kW | G1-1/2”30 mm (i.d.) | R1” | G1-1/2”30 mm (i.d.) | C: + € 180.00 |
| 005188 | 94 | 188 | ||||||||
| 005140 | 70 | 140 | ||||||||
| 005070 | 35 | 70 | ||||||||
| 5 mm | 005440 | 175 | 5 | 440 | 0.37 kW | G1-1/2”30 mm (i.d.) | R1” | G1-1/2”30 mm (i.d.) | C: + € 180.00 | |
| 005236 | 94 | 236 | ||||||||
| 005176 | 70 | 176 | ||||||||
| 005176 | 35 | 88 | ||||||||
| 6 mm | 005530 | 175 | 5 | 530 | 0.37 kW | G1-1/2”30 mm (i.d.) | R1” | G1-1/2”30 mm (i.d.) | C: + € 180.00 | |
| 005284 | 94 | 284 | ||||||||
| 005212 | 70 | 212 | ||||||||
| 005106 | 35 | 106 | ||||||||
*A. Установочный комплект
1/2” донный фильтр с подсоединением 13мм (int. diam.)
3/4” клапан подачи
13 x16 PVDF or 12 X 18 PVC шланг подачи
13 x16 PVDF or 12 X 18 PVC всасывающий шланг
*B. Опциональный комплект
1 1/2” донный фильтр 18 мм (int. diam.) подсоединение (G1 1/2” — 18 mm)
1 1/2” клапан подачи
*C. Опциональный комплект
1 1/2” донный фильтр 30 мм (int. diam.) подсоединение (G1 1/2” — 30 mm)
1 1/2” клапан подачи

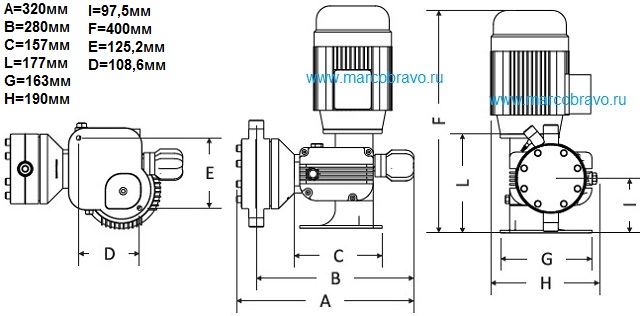

Габаритные размеры и вес насоса Emec PRIUS D MF:
| 50Hz | 60 Hz | вес | вес без мотора | упаковка |
| 010060 | 010057 | 11.80 Kg | 7.50 Kg | +5кг |
| 007110 | 007097 | 12.30 Kg | 8.00 Kg | +5кг |
| 007160 | 007140 | 12.30 Kg | 8.00 Kg | +5кг |
| 005240 | 005230 | 14.30 Kg | 8.00 Kg | +5кг |
| 005530 | 005520 | 15.60 Kg | 9.30 Kg | +5кг |
| 010024 | 010021 | 11.80 Kg | 7.50 Kg | +5кг |
| 007054 | 007046 | 12.30 Kg | 8.00 Kg | +5кг |
| 007078 | 007065 | 12.30 Kg | 8.00 Kg | +5кг |
| 005125 | 005115 | 14.30 Kg | 8.00 Kg | +5кг |
| 005270 | 005230 | 15.60 Kg | 9.30 Kg | +5кг |
Размер упаковки 60x80x62 см

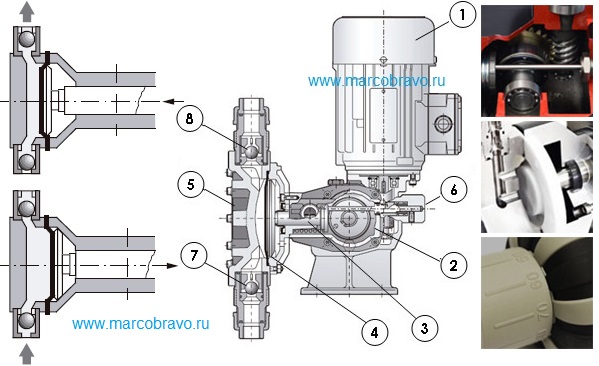

Расположение основных элементов насоса Emec PRIUS:
1 — электродвигатель. 2 — эксцентриковый редуктор. 3 — шток мембраны. 4 — мембрана. 5 — головка дозатора
6 — регулировочный болт хода. 7-8 — обратный клапан
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
