Description
Производитель: Emec. Италия
Артикул:

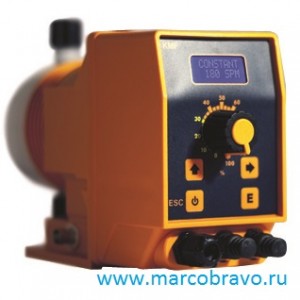

Насос-дозатор Emec KMS MF 0808 — предназначен для перекачивания химических реагентов в системах водоподготовки плавательных бассейнов. управляется с помощью внутренней программы или сигнала от внешнего котроллера. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Выполняет функции насоса-дозатора средств для обработки воды бассейна в контуре системы водообмена бассейна. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. Дозирующая головка из PVDF с ручной дегазацией. Параметры и контроль установки осуществляются при помощи кнопок и ручки управления и жидкокристалического дисплея. возможно дистанционное управление.
Основные функции:
1. Дозирование: постоянный режим. режим деления. режим умножения. PPM (концентрация). пакет. вольт. mA. %. регулировка мг/л за ход
2. Компенсация импульсов. Пауза-работа. Дозирования для поддержания постоянного рабочего режима. Измеритель мгновенного расхода. Отображение входного сигнала. Меню статистики. Контроль уровня. Регулировка числа впрысков 0-100%. Регулировка объема отдельного впрыска. Цифровой сигнал. Сигнал тока (0/4÷20 мА). Сигнал напряжения (0÷10 В ПСТ). Входной сигнал расходомера. Входной сигнал stand-by. Выходной аварийный сигнал. Автоконтроль за рабочим ходом.
Устройство и принцип работы цифрового насоса-дозатора Emec KMS MF 0808:
Насос-дозатор Emec K 1005 — с помощью микропроцессорного блока управления. встроенного в корпус боковой части насоса-дозатора. подаются электроимпульсы заставляющие мембрану дозирующей головки насоса перемещаться и выкачивать жидкий химический реагент через штангу. установленую в канистру с хим.реагентом. На блоке управления установлены регулятор частоты импульсов (0-100%) и регулятор объёма прокачки химии за один импульс. На штанге забора хим. реагентов установлен датчик уровня контролирующий наличие химического реагента в канистре. Насос Emec KMS MF 1802 дозированую часть химии подает в систему водопоготовки бассейна через армированный шланг с обратным клапаном блокирующим проникновение воды из системы водоподготовки в насос-дозатор Bayrol. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. поключаемое параллельно питанию насоса фильтровальной установки или отдельному таймеру включения.
Технические характеристики насоса-дозатора Emec KMS MF 0808:
• Дозирование жидкости. расход: от 0.22 см3/ч до 8 л/ч. при давлении 8 бар
• Дозирование жидкости. куб.см на импульс: от 0.22-0.74
• Размер шланга вход/выход. мм: 4х6/4х6
• Регулировка частоты хода: от 0% до 100%
• Регулировка длины хода: от 30% до 100%
• Делитель импульсов: 1-10. 10-100. 100-1000
• Множитель импульсов: 1-10
• Цифровое управление и индикация: есть
• Аналоговое управление: есть (0/4mA=0 имп.; 20mA=max имп.)
• Микропроцессорное управление: есть
• Постоянное или пропорциональная дозация: есть
• Ручная регулировка длины хода мембраны: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика
• Материал корпуса наососа — РР пластик
• Температура рабочая окружающей среды: 10 ÷ 45°C (55 ÷ 113°F)
• Температура прокачиваемой жидкости: 0 ÷ 50°C (32 ÷ 122°F)
• Температура транспортировки и хранения: -10 ÷ 50°C (14 ДО 122°F)
• Установки класса: II
• Уровень загрязнения: 2
• Уровень акустического шума: 74 дБ(A)
• Степень защиты:IP 65 (NEMA4X)
• Вес: 4.1 Кг
Габаритные размеры насоса-дозатора Emec KMS MF 0808. мм(дюймы):
Напорные характеристики насоса-дозатора Emec KMS MF 0808:
Комлектация насоса-дозатора Emec KMS MF 0808:
Дюббели ø6: 4шт
Шурупы-саморезы 4.5 x 40: 4шт
Плавкий предохранитель 5 X 20: 1шт
Всасывающий клапан (PVDF-поливинилиденфторид) : 1шт
Дозирующий клапан (PVDF-поливинилиденфторид) : 1шт
Датчик уровня с осевым донным фильтром (PVDF-поливинилиденфторид): 1шт
Нагнетательная трубка (PVDF) (матовый. твёрдый): 2 метра
Всасывающая трубка (мягкий. прозрачный PVC): 2 метра
Выпускная трубка (мягкий. прозрачный PVC): 2 метра
2 метра сигнальный кабеля “stand-by” (дежурного режима) и “allarme” (сигнализации) (мод. MF)
2.5 метра кабеля питания
Руководство пользования
Расположение главных элементов насоса-дозатора Emec KMS MF 0808:
Панель управления насоса-дозатора Emec KMS MF 0808:
Пример установки насоса-дозатора Emec KMS MF 0808:
Деталировка насоса-дозатора Emec KMS MF 0808:
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
