Производитель: Etatron. Италия
Артикул товара: SPS0002201

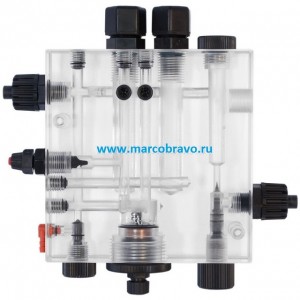

Амперометрическая ячейка SCLO 3 HYCHLOR — необходима для свободного (остаточного) хлора. поставляется с медным и платиновым электродами Датчик предназначен для работы с гипохлоритом натрия (внимание — только неорганический хлор).
Поставляется в собранном виде. в комплекте: регулятор расхода. датчик хлора. датчик потока. шлангом. раствор-очиститель медного электрода. Встроен ниппель для взятия отбора проб и клапан впрыска. для подачи на измерительный датчик.
Предусмотрена установка 2-х зондов (уровня рН и RedOx. диаметром 12 мм). местом для установки датчика температуры и датчика расхода. Для корректной и правильной работы датчика хлора SCLO 3 HYCHLOR необходим постоянный поток 40–60 л/ч.
Технические харакеристики ячейки SCLO 3 HYCHLOR:
Диапазон измерений Cl2: 0-10 мг/л. Постоянное значение между 3pH и 6pH для измерения свободного хлора (CL2). Свыше 6 pH измеряются хлорамины NH2CL
Стабильное измерение свободного неорганического хлора в воде: в диапазоне 6–8 рН
Тип измерения: Гальванометрический
Электроды датчика хлора. материалы: Платина/Медь
Стабильное измерение свободного неорганического хлора в воде: в диапазоне 6–8 рН
Максимальная температура проточной жидкости: до 45 °C
Максимальное противодавление в системе: до 5 бар
Необходимый поток воды: 40-60 л/ч
Подсоединения для шланга: ниппель 1/2” на шланг 10×14 (внутренний диаметр 10 мм)
Подсоединения: датчик потока. 2 датчика-электрода (рН и RedOx). 1 датчик температуры (модель A-ST2)
Материал исполнения: плексиглас/полипропиленвес: 1.3 кг
Размеры: 200 x 190 x 50 (мм)
Внимание! Для подключения датчика свободного хлора SCLO 3 HYCHLOR к анализаторам жидкости серии eSELECT и дозирующим насосам со встроенными контроллерами. необходим кабель с адаптером сигнала для подключения датчика хлора SCLO 3 HYCHLOR (в комплект поставки не входит. приобретается отдельно)
Внимание! Для подключения датчика свободного хлора SCLO 3 HYCHLOR к анализаторам жидкости серии eSELECT и дозирующим насосам со встроенными контроллерами. необходим кабель с адаптером сигнала для подключения датчика хлора SCLO 3 HYCHLOR (в комплект поставки не входит. приобретается отдельно)
Принцип работы — два электрода. погруженные в раствор содержащий окислители. генерируют электрический ток. пропорциональный концетрации окислителей. Электроды выполнены из меди (катод) и платины (анод). На катоде образуется отрицательное напряжение. на аноде — положительное. Эти электрические сигналы должны быть обработаны с помощью подходящего электронного блока. Генерирование напряжения. хотя и небольшого (несколько мА на мг/л). приводит к окислению поверхности электрода (в частности катода). очищается посредством непрерывного трения стеклянных шариков.
Установка ячейки SCLO 3 HYCHLOR:
- Установите датчик на стену или панель. подсоедините все гидравлические части
- Для обеспечения надёжной работы рекомендуем устанавливать перед датчиком фильтр 50-80 микрон и фильтр с активированным углем
- Подсоедините провода датчика хлора к контроллеру. строго соблюдая полярность в соответствии с их цветом:
КОРИЧНЕВЫЙ — Платина (PT)
СИНИЙ — Медь (CU) - Ячейка предусматривает подключение датчика потока. 2 датчика (pH и Rx) и датчик температуры (модель A-ST2)
- После запуска системы отрегулируйте скорость потока при помощи регулятора. так чтобы датчик уровня достигает требуемой отметки. скорость потока составит 50 л/ч.
- Включите контроллер и произведите калибровку в соответствии с инструкциями к контроллеру
Расположение основных элементов ячейки SCLO 3 HYCHLOR:
Деталировка держателя датчиков SCLO 3 HYCHLOR с монтажным комплектом на примере станции Etatron Pool Guard 3 PH/Cl:
| Артикул | Описание позиции | Кол. | Поз. |
| 4031003 | ГАЙКА НИППЕЛЯ | 4 | 1 |
| 4031020 | НИППЕЛЬ D6 3/8-10×14 | 4 | 2 |
| 4042039 | ПРОКЛАДКА 2062 FPM 15.60X1.78 | 7 | 3 |
| 1VAV010 | КРАН ШАРОВОЙ PVC EPDM 3/8 | 2 | 4 |
| 1RAC036 | НИППЕЛЬ ПЕРЕХОДНОЙ M/M 1/2-3/8 | 2 | 5 |
| 1FLT001 | ПРОТОЧНЫЙ ФИЛЬТР С КАРТРИДЖЕМ | 1 | 6 |
| ATA0000501 | КРОНШТЕЙН КРЕПЛЕНИЯ ФИЛЬТРА | 1 | 7 |
| 4034006 | БОЛТ ISO7049 3.9X16/A2 | 4 | 8 |
| DRO0001401 | ШАЙБА INOX A4 DI4.2 DE11.5 SP. 1.5 | 4 | 9 |
| AMN0000901 | РАЗБОРНАЯ МУФТА PVC 3/8» F/F | 1 | 10 |
| 1RAC020 | НИППЕЛЬ ПЕРЕХОДНОЙ PVC 3/8 | 1 | 11 |
| DPS0002201 | ЯЧЕЙКА ДАТЧИКА ХЛОРА SCLO 3 HYCHLOR | 1 | 12 |
| AS00000702 | ДАТЧИК ПОТОКА [2 FILI N.A.] | 1 | 13 |
| DID0005101 | ИНДИКАТОР ПОТОКА (БОЛВАНКА D12] | 1 | 14 |
| D0R0000201 | ПРОКЛАДКА 3075 FPM 18.72X2.62 | 2 | 15 |
| DTP0005701 | ЗАГЛУШКА 1/2 | 2 | 16 |
| DOR0000801 | ПРОКЛАДКА 3062 FPM 15.54X2.62 | 1 | 17 |
| DPS0002301 | IN-LINE ДЕРЖАТЕЛЬ ДАТЧИКА РР 1/2′ | 1 | 18 |
| 4042044 | ПРОКЛАДКА 106 FPM 6.75X1.78 | 3 | 19 |
| DMA0005701 | РЕГУЛЯТОР ПОТОКА Р1 | 1 | 20 |
| 4042052 | ПРОКЛАДКА 2018 FPM 4.48X1.78 | 2 | 21 |
| DMA0005401 | РУЧКА ПРОБООТБОРНИКА | 1 | 22 |
| SEL0005011 | ДАТЧИКА ХЛОРА SCLO 3 HYCHLOR (БЕЗ КОРПУСА) | 1 | 23 |
| DGH0006301 | РЕЗЬБОВАЯ ЧАСТЬ ДАТЧИКА ХЛОРА | 1 | 24 |
| 4042117 O | ПРОКЛАДКА 10X1.5 NBR X PG7 | 1 | 25 |
| 4124002 | ЗАЖИМ КАБЕЛЯ + КАБЕЛЬ | 1 | 26 |
| DRA0005101 | НИППЕЛЬ ПРОБООТБОРНИКА | 1 | 27 |
| DOR0006701 | ПРОКЛАДКА 3021 FPM 5.23X2.62 | 6 | 28 |
| DVI0007001 | БОЛТ ПВХ UNI5923 М12Х10 ПВХ | 6 | 29 |
| DSF0005201 | ШАРИК PYREX D.3 | 30 | 30 |
| 4144016 | КЛАПАН А11 FPM | 1 | 31 |
| 4147001 | СЕДЛО КЛАПАНА | 1 | 32 |
| 4031006 | НИППЕЛЬ 3/8-4×6 | 1 | 33 |
| 4031016 | ЗАЩИТНЫЙ КОЛПАЧОК | 1 | 34 |
| 4031002 | ГАЙКА НИППЕЛЯ 4×6 | 1 | 35 |
| AVI0000401 | БОЛТ CANNOCCHIALE M4X20 | 2 | 36 |
| DDI0005404 | ПРОСТАВКА PLEXIGLASS L=58MM | 2 | 37 |
| DVI0005502 | БОЛТ UNI7687 M4X 60/ZINCATA BIANCA | 2 | 38 |
| 4042119 | ПРОКЛАДКА 2050 FPM | 2 | 39 |
| DTU0002202 | ШЛАНГ ПВХ 10X14. БУХТА -10 П.М. | 1 | 40 |
Деталировка держателя датчиков SCLO 3 HYCHLOR в составе станции Etatron Pool Guard 3 PH/Cl:
| Поз. | Наименование | Кол. |
| 1 | Быстроразъемная муфта ПВХ (не входит в комплект) | 1 |
| 2 | Ручка тонкой регулировки потока | 1 |
| 3 | Датчик хлора SCLO 3 HYCHLOR | 1 |
| 4 | Ручка пробоотборника | 1 |
| 5 | Ниппель отбора проб | 1 |
| 6 | Клапан впрыска для ввода очистителя датчика | 1 |
| 7 | Гайка ниппеля 10х14 | 1 |
| 8 | Кран шаровой PVC EPDM 3/8» (не входит в комплект) | 1 |
| 9. 11 | Заглушка 1/2 | 2 |
| 10 | IN-LINE держатель датчика PP 1/2 | 1 |
| 12 | Контрольная риска для индикатора потока | 1 |
| 13 | Датчик потока | 1 |
| 14 | Индикатор потока (болванка D12) | 1 |
