Description
Производитель: Meiblue / Aquacontrol / Swim-Tec. Германия

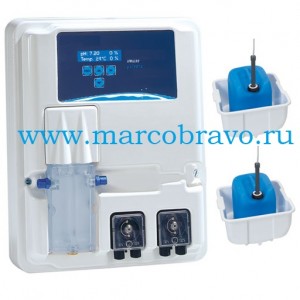

Модель: Consulting Privat Clearline DOS SL3 Deluxe
Альтернативыне названия: Meiblue SL3 Deluxe Oxygen / Zodiac Poolcommander 1002 C / Swim-Tec Aqua Consulting Privat Clearline DOS SL3 Deluxe
Артикул: 373110 / 4162000000
Автоматическая станция обработки воды Consulting Privat SL3 — предназначена для постоянного измерения. индикации и автоматического регулирования уровня pH и дозации O2 (ежедневно 7 мл/м³ при 25°C). с помощью двух встроенных перистальтических насосов производительностью до 1.6 л/ч. Недельный/дневной таймер с датчиком температуры воды для автоматического дозирования кислорода. Область применения плавательные бассейны объёмом до 100 м3. Управление и индикация работы происходит с помощью 4-х плёночных кнопок и двухстрочным графическим ЖКИ-индикатором с подсветкой. Индикация уровня ph и температуры воды в бассейне попеременно с выводом на индикацию дня недели. времени и даты.
Встроены защитные функции: задержка включения: 0 – 15 минут. Ограничение дозирования: 0 – 240 минут.
Интерфейс: на русском языке. есть шина для подключения системы управления Poolvision.
Автоматическая станция Consulting Privat SL3 — это прибор с микропроцессорным управлением. Он надежно защищен от влажности. электромагнитных помех и попадания пыли (класс пыле/водозащиты — IP65). Корпус станции изготовлен из ABS-пластика.
Устройство и работа автоматической станции обработки воды Consulting Privat SL3:
Исходные данные вводятся в память Consulting Privat SL3 при помощи кнопок. Дозирование химических реагентов pH происходит пропорционально измеряемым величинам (как в плюс так и в минус). дозация кислорода программируется недельным таймером. При этом расход возможно настроить отдельно для каждого насоса-дозатора. Также предусмотрены разъемы для подключения датчиков: уровня жидкости. температуры. потока. Определение количества дозирования на основании объема бака. Предусмотрены выходы для наосов с целью увеличения производительности дозации для бассейнов большего объёма. При понижения уровня соответствующий насос-дозатор отключается и на дисплее автоматической станции появляется надпись LowLev. Сигнализатор аварии срабатывает при: потери потока жидкости. уровень жидкости минимален. проблемы дозации. неисправность зондов.
Для подключения станции Consulting к трубопроводу необходимо иметь 4 точки с внутренней резьбой: ¼ ‘’ – 2 точки; 3/8 ‘’ – 2 точки.
Технические характеристики станции обработки воды Consulting Privat SL3:
| Наименование параметра | Единицы измерения | Значение параметра |
| Напряжение | В | ~220 |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 5% |
| Измерение pH | 0-14 | |
| Измерение температуры | ºC | 0-50 |
| Потребляемая мощность | Вт | 9 |
| Класс изоляции | — | |
| Класс защиты корпуса | — | IP 65 |
| Масса автоматической станции | кг | 1.7 |
| Масса контроллера | кг | |
| Температура окружающего воздуха | ºС | от +0 до +35 |
| Температура перекачиваемой жидкости. не более | ºС | 50 |
| Влажность окружающего воздуха. не более | % | 60 |
| Температура воды. не более | ºС | 45 |
| За один импульс передача жидкости | см3 | |
| Производительность насоса pH (при давлении 1.5 бар в напорном трубопроводе) | л/ч | 1.6 |
| Производительность насоса О2 (при давлении 1.5 бар в напорном трубопроводе) | л/ч | 1.6 |
| Давление в напорном трубопроводе системы водоподготовки бассейна | бар | |
| Подсоединительные размеры насосов. вход/выход | мм | 4х6 |
| Подсоединительные размеры замеров. вход/выход | мм | 6х8 |
В комплектацию станции Consulting Privat SL3 входит. выбор запасных частей:
Измерительная ячейка рН/O2
Зонд pH с кабелем (разъём SN6)
Датчик температуры.
Шланг PE 6х8мм с кранами для забора проб 10 метров.
Шланг 4х6мм PTFE или PE для дозации реагентов 5 метров.
2 вентиля подачи химиктов.
Клапаны (VITON) и адаптеры.
Крепления станции.
Калибровочные жидкости pH 4 и pH 7.
2 поддона под канистры (25 л/30 л).
Штанги забора хим. реагентов с датчиками уровня
2 насоса-дозатора производительностью по 1.6 л/ч.

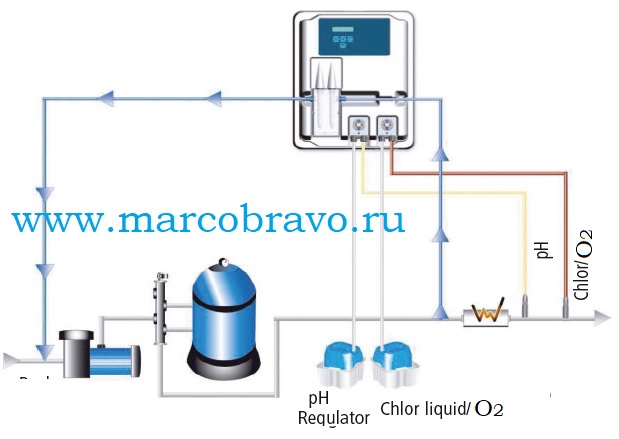

Установка станции Consulting Privat SL3:
