Description
Производитель: Steiel. Италия
Модель/Артикул: EF265 / 84008015959/AQM

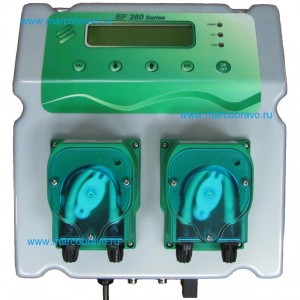

Автоматическая станция обработки воды Steiel EF265 — предназначена для измерения и поддержания необходимого содержания pH и хлора частных и общественных бассейнов объёмом до 300 м3. В комплект входят зонди pH EURO 2221-PH и Rx EURO 2221-RX/Pt. калибровочные растворы. установочный комплект. опционально — датчик потока (арт. 05901040).
Автоматическая станция обработки воды Steiel PNL EF265 — осуществляет водоподготовку бассейна путем: измерения и регулирования показателя редокс-потенциала — дозирование хлора; измерения и регулирования показателя водородного показателя (pH); измерение потока воды для отключения выходов в случае отсутствия потока.
Станция оборудована многоязыковым графическим TFT-дисплеем (2 строки по 16 символов) подсветкой и энергонезависимой памятью. встроен контроль уровня реагента. Встроенные перистальтические насосы pH и Rx производительностью 4 л/ч. материалы: стеклоармированная PP головка насоса. сантопреновая перистальтическая трубка.
2 уровня настройки (пользователя и специалиста). Управление осуществляется с помощью плёночной 4-х кнопочной клавиатуры. Настройки хранятся в энергонезависимой памяти не менее 10 лет.
Входы/выходы:
Входы pH/RX — разъемы BNC. входное сопротивление > 10^12 Ω
2 входа LEV для датчика уровня SPDT контакт 5 V / 5 mA
Вход FLOW для соединения с реле включения насоса или датчиком потока (SPDT контакт 5 V / 5 mA)
Опциональные выходы: реле сигнализации и последовательный порт RS232
Технические характеристики автоматической станции обработки воды Steiel EF265:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 220 |
| Производительность насоса при давлении 1бар | л/ч | 4 |
| Максимальная высота всасывания насосов | метр | 1.5 |
| Подсоединение трубок | мм | 4х6 |
| Потребляемая мощность станции | Вт | 20 |
| Тип управления | — | стационарное |
| Класс защиты корпуса | — | IP65 |
| Температура окружающего воздуха | °C | -10…+40 |
| Тип разъёма датчика pH/RX | BNC | |
| Температура реагента | °C | 0..+50 |
| Влажность окружающего воздуха. не более | % | 0-90 |
| Габариты станции | мм | L290хH280хW175 |
| Вес станции | кг | 4 |
Диапазоны измерения. контролируемых характеристик Steiel EF265:
| Точность замера | +/- 1% | |
| Измеряемый параметр | Диапазон измерения | Единица измерения |
| pH | 0…14 | pH |
| RX | 0 до 1000 | мВ |
Общий вид и состав комплекта автоматической станции обработки воды Steiel EF265:
1. EURO2221-PH рН электрод с 2.5 м кабелем. разъем BNC
2. EURO2221-RX окислительно-восстановительным электрод с 2.5 м кабелем. разъем BNC
3. Два ПВХ электродных держателя с DN50 зажимом для прямой установки электрода в линию циркуляции
4. Калибровочные растворы. 90 мл бутылки (рН 4. PH7 и 220 мВ)
5. Два стандартных комплекта для перистальтического насоса. в том числе:
• всасывающий фильтр и инжектор впрыска с ½ соединением
• ПВХ 4х6 трубка для всасывающей линии. 2 метра
• PE 4х6 трубка для напорной линии. 2 метра
6. Саморезы и дюбели для настенного монтажа
7. Руководство по эксплуатации
Пример установки станции Steiel EF265:
* Альтернативное подключение линии анализа воды.
| Поз | Наименование |
| 1 | Песочный фильтр |
| 2 | Теплообменник |
| 3 | Обратный клапан д. 63 Coraplax (1310063) |
| 4 | Обратный клапан с адаптером под шланг хим.реагентов для врезки в труб. насоса-дозатора |
| 5 | Кожух напорных трубопроводов хим.реагентов изготавливается из трубной ПВХ арматуры |
| 6 | Насос-дозатор рН |
| 7 | Насос-дозатор хлора |
| 8 | Кран шаровый разъемный д. 20 Coraplax (1010020)* |
| 9 | ЭМОВЕКС жидкий хлорин 30л (35кг) |
| 10 | ЭКВИ-минус жидкий ( -минус) 30л (37кг) |
| 11 | Штанга для забора хим.реагентов с датчиком уровня жидкости для насоса-дозатора |
| 12 | Насос филтровальной системы |
| 13 | Клапан с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) |
| 14 | Автоматическая станция обработки воды Cl. pH с зондами проточном корпусе |
Назначение разъёмов станции Steiel EF265:
• POWER — Кабель питания
• pH — Разъем BNC для рН электрода
• RX — Разъем BNC для окислительно-восстановительного электрода
• LEV1 — Разъем для датчика уровня емкости 1 (кислоты)
• LEV2 — Разъем для датчика уровня емкости 2 (хлора)
• FLOW — Разъем для датчика потока
