Производитель: Steiel. Италия
Модель/Артикул: EF300 PHRX / 84003011111/AQM

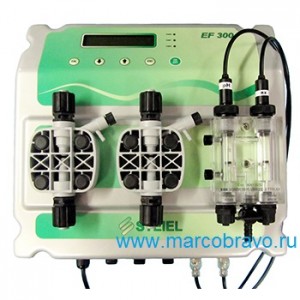

Автоматическая станция обработки воды Steiel EF300 PHRX — предназначена для измерения и поддержания необходимого содержания pH и хлора частных и общественных бассейнов объёмом до 800 м3. Комплектация: зонды pH EURO 2231-PH и Rx EURO 2231-RX/Pt. ячейка электродов. калибровочные растворы. комплект установки. Возможно подключение двух датчиков уровня реагентов или всасывающих устройств с контролем уровня. а также датчик потока (арт. 05901040).
Автоматическая станция обработки воды Steiel EF300 PHRX — осуществляет водоподготовку бассейна путем: измерения и регулирования показателя редокс-потенциала — дозирование хлора; измерения и регулирования показателя водородного показателя (pH); измерение потока воды для отключения выходов в случае отсутствия потока.
Станция оборудована многоязыковым графическим TFT-дисплеем (2 строки по 16 символов) подсветкой и энергонезависимой памятью. встроен контроль уровня реагента. Установлены электромагнитные мембранные насосы pH и Rx производительностью 10 л/ч. материалы: стеклоармированная PP головка насоса. PTFE диафрагма. Pyrex шаровые клапаны . FPM (или EPDM ) уплотнения.
2 уровня настройки (пользователя и специалиста). Управление осуществляется с помощью плёночной 4-х кнопочной клавиатуры. Настройки хранятся в энергонезависимой памяти не менее 10 лет.
Входы/выходы:
Входы pH/RX — разъемы BNC. входное сопротивление > 10^12 Ω
2 входа LEV для датчика уровня SPDT контакт 5 V / 5 mA
Вход FLOW для соединения с реле включения насоса или датчиком потока (SPDT контакт 5 V / 5 mA)
Опциональные выходы: реле сигнализации и последовательный порт RS232
Технические характеристики автоматической станции обработки воды Steiel EF300 PHRX:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 220 |
| Производительность насоса при давлении 2бар | л/ч | 10 |
| Максимальная высота всасывания насосов | метр | 1.5 |
| Подсоединение трубок насосов | мм | 4х6 |
| Подсоединение трубок ячейки зондов | мм | 8х12 |
| Потребляемая мощность станции | Вт | 50 |
| Тип управления | — | стационарное |
| Класс защиты корпуса | — | IP65 |
| Температура окружающего воздуха | °C | -10…+40 |
| Тип разъёма датчика pH/RX | BNC | |
| Температура реагента | °C | 0..+50 |
| Влажность окружающего воздуха. не более | % | 0-90 |
| Габариты станции | мм | L380хH350хW175 |
| Вес станции | кг | 6 |
Диапазоны измерения. контролируемых характеристик Steiel EF300 PHRX:
| Точность замера | +/- 1% | |
| Измеряемый параметр | Диапазон измерения | Единица измерения |
| pH | 0…14 | pH |
| RX | 0 до 1000 | мВ |
Общий вид и состав комплекта автоматической станции обработки воды Steiel EF300 PHRX:
1. EURO2231-PH рН электрод с 0.65 м кабелем. разъем BNC
2. EURO2231-RX/Pt окислительно-восстановительным электрод с 0.65 м кабелем. разъем BNC
3. Ячейка электродов из метакрилата. соединения трубок 8×12мм. с пробоотборником
4. Калибровочные растворы. 90 мл бутылки (рН 4. PH7 и 220 мВ)
5. Два стандартных комплекта для перистальтического насоса. в том числе:
• всасывающий фильтр и инжектор впрыска с ½ соединением
• ПВХ 4х6 трубка для всасывающей линии. 2х2 метра
• PE 4х6 трубка для напорной линии. 2 метра
6. Саморезы и дюбели для настенного монтажа
7. Руководство по эксплуатации
Пример установки станции Steiel EF300 PHRX:
* Альтернативное подключение линии анализа воды.
| Поз | Наименование |
| 1 | Песочный фильтр |
| 2 | Теплообменник |
| 3 | Обратный клапан д. 63 Coraplax (1310063) |
| 4 | Обратный клапан с адаптером под шланг хим.реагентов для врезки в труб. насоса-дозатора |
| 5 | Кожух напорных трубопроводов хим.реагентов изготавливается из трубной ПВХ арматуры |
| 6 | Насос-дозатор рН |
| 7 | Насос-дозатор хлора |
| 8 | Кран шаровый разъемный д. 20 Coraplax (1010020)* |
| 9 | ЭМОВЕКС жидкий хлорин 30л (35кг) |
| 10 | ЭКВИ-минус жидкий ( -минус) 30л (37кг) |
| 11 | Штанга для забора хим.реагентов с датчиком уровня жидкости для насоса-дозатора |
| 12 | Насос филтровальной системы |
| 13 | Клапан с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) |
| 14 | Автоматическая станция обработки воды Cl. pH с зондами проточном корпусе |
Назначение разъёмов станции Steiel EF300 PHRX:
POWER: Кабель питания
LEV1: Разъем для датчика уровня емкости 1 (кислоты)
LEV2: Разъем для датчика уровня емкости 2 (хлора)
FLOW: Разъем для датчика потока
рН: BNC разъем для рН электрода
RX: BNC разъем для окислительно-восстановительного электрода Rx
